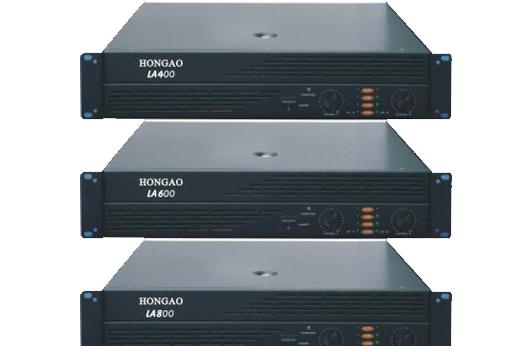

專業功放 LA400/600/800
產品介紹：
Pa系列前面板7、開機延時，關機啞音，防沖擊保護。保護揚聲器不會受到強烈的沖擊電流而發生
1、電源開關
當打開此開關時，功放的軟啟動防浪涌沖擊電路開始工作，軟啟動工作完成，繼電器吸合后功放已接
入揚聲器，此時本機已進入正常工作狀態。
2、A通道20位的步進式電平控制（采用特有的防塵裝置，可有效延長使用壽命）
橋接或并接模式時，只使用這個旋鈕就可以實現功放輸出增益的控制，此時B通電位器失效。
3、A/B通道限幅指示燈。
紅色LED（CLIP）指示燈點亮時，表示功放輸出產生過載失真，此時應適當減小音量電位器
的增益，直到該燈偶爾閃亮，那是正常的。
4、A/B通道信號指示燈。
綠色LED指示燈點亮時，表示機器處于正常的功率放大狀態，LED的亮度反映的是被放大信號
的強度，亮度越亮，說明功放的輸出功率越大。
5、A/B保護指示燈。
該紅色LED點亮時，表示機器工作已不正常。有以下三種情況會亮該燈：
1)、機器長時間工作于嚴重超負荷狀態或機器的冷卻系統故障，造成機器內部溫升超過額定
標準值。
2)、機器負載過流或短路。
3)、機器的功率放大電路已損壞,為避免故障進一步擴大機器而作出的保護措施。
6、A/B通道電源指示燈。
電源綠色LED指示燈點亮時，表示機器處于正常的工作狀態。
7、輸出狀態指明燈。
當綠燈亮時，輸出為并接狀態；當紅燈亮時，輸出為橋接狀態；當指示燈熄滅時，輸出為立體聲狀態。
PA系列后背板操作指引：
1.電源輸入線。
2.變速風扇
根居室內溫度自動變速
3.A通道卡儂(XPL)輸出
接地方式:1 腳:(PIN 1 Ground)2腳：信號（PIN 2 Hot)3腳：信號-（PIN 3 Cold)
4.A通道卡儂(XPL)輸出
接地方式:1 腳:(PIN 1 Ground)2腳：信號（PIN 2 Hot)3腳：信號-（PIN 3 Cold)
5.B通道卡儂(XPL)輸出
接地方式:1 腳:(PIN 1 Ground)2腳：信號（PIN 2 Hot)3腳：信號-（PIN 3 Cold)
6.B通道卡儂(XPL)輸入
接地方式:1 腳:(PIN 1 Ground)2腳：信號（PIN 2 Hot)3腳：信號-（PIN 3 Cold)
7.功放輸出功能模式轉換開關:(有三種輸出模式可供選擇)
1)橋接單聲道工作模式:此時輸出電壓加倍.注意使用4Ω以上阻抗負載.
2)單聲道并接模式:此時輸出同一信號,分別驅動兩個音箱.
3)立體聲工作模式.
8.懸浮/接地開關
當置于懸浮時,線路地與機殼懸浮具1M
以上的絕緣電阻.當置于接地時,線路地與機殼相接.
9.CHA功放輸出接線柱
紅色接線柱連接音箱的正極,黑色接線柱連接音箱的負極
10.CHB功放輸出接線柱
紅色接線柱連接音箱的正極,黑色接線柱連接音箱的負極.
11.A通道專業NL4型SpeakonTM 輸出。（最新的國際標準，更大的接觸面，確保電流暢通無阻）
連接方式： + 1 / -1
12.B通道專業NL4型SpeakonTM 輸出。（最新的國際標準，更大的接觸面，確保電流暢通無阻）
連接方式：+1 / -1
13。電路斷路器（整機過流時自動切斷電源，利用這個開關，可以將功放快速，方便地進行復位，避開了更換玻璃管保險絲的煩瑣過程）。
|
